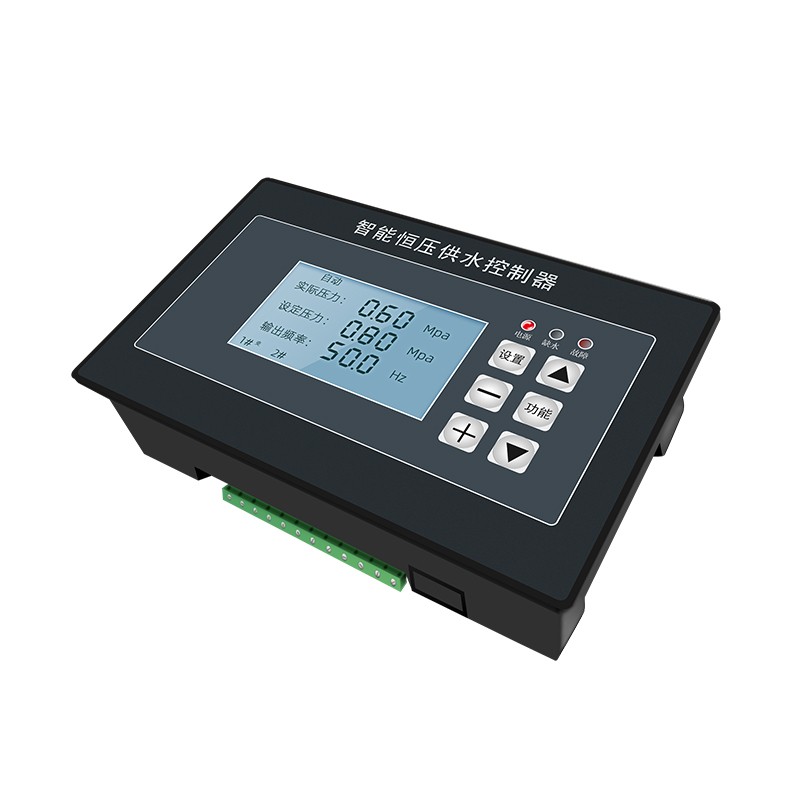

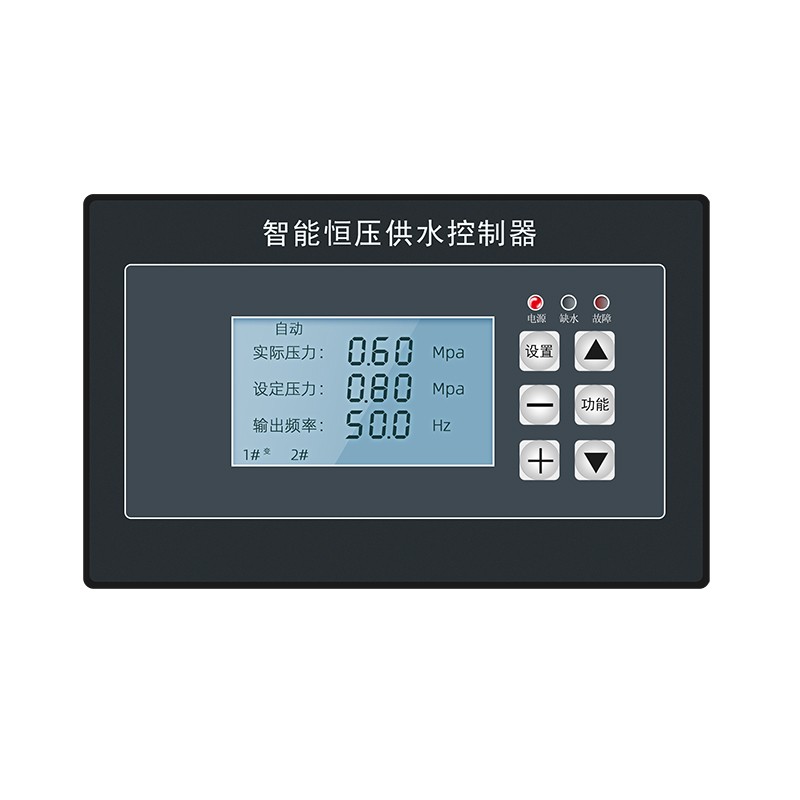

一、產品概述

變頻恒壓供水控制器是專為變頻恒壓供水系統和鍋爐及換熱系統補水而設計的電腦

控制器，可與各種品牌的變頻器配套使用。

二、性能指標

1．支持循環軟啟，固定一泵變頻，上下限控制三種工作模式。

2．3 號泵可選為循環泵或泄壓泵，4 號泵可選為循環泵或小泵。

3．具有定時換泵功能，有現場試機模式。

4．具有變頻故障輸入端子（常開），缺水信號輸入端子（常開），

多功能輸入端子（可選擇手動自動切換功能，也可選擇動壓第二壓力輸入）。

5．具有多時段功能，最多有六個時段，內置高精度時鐘晶體。

6．具有休眠功能，主泵和小泵的休眠參數可獨立設置。

7．具有上限保護壓力控制功能，超壓自動停泵。

8．具有壓力變送器掉線檢測功能。

9．具有穩定的 24V 直流輸出，可以直接帶壓力變送器。

10．完善的 PID 和加減速時間控制，可簡化用戶現場調試時間。

三、產品規格

1.額定工作電壓: AC220±20V

2.控制器額定功耗: <= 8W;

3.開關輸出信號: 繼電器輸出 5A/ AC220V

4.模擬輸入信號: 1 路， 0-5V 電壓信號或 4-20Ma 電流信號

5.模擬量輸出信號: 1 路，0-10V/0-5V 電壓信號

6.控制器外形尺寸: 154mm×98mm×46mm

7.控制柜面板開口尺寸 146mm×90mm，面板卡入式安裝

無水滴、蒸汽、腐蝕、易燃、灰塵及金屬微粒的場所；

8.使用環境: 溫度： -10℃～70℃；相對濕度：< 95%
